[metricbeat] Host overview ECS 대시보드 설명

https://www.elastic.co/guide/en/beats/metricbeat/7.17/load-kibana-dashboards.html

Load Kibana dashboards | Metricbeat Reference [7.17] | Elastic


메트릭비트 대시보드 추가하는 방법은 위 문서를 참고해서 실행해주면 됨!

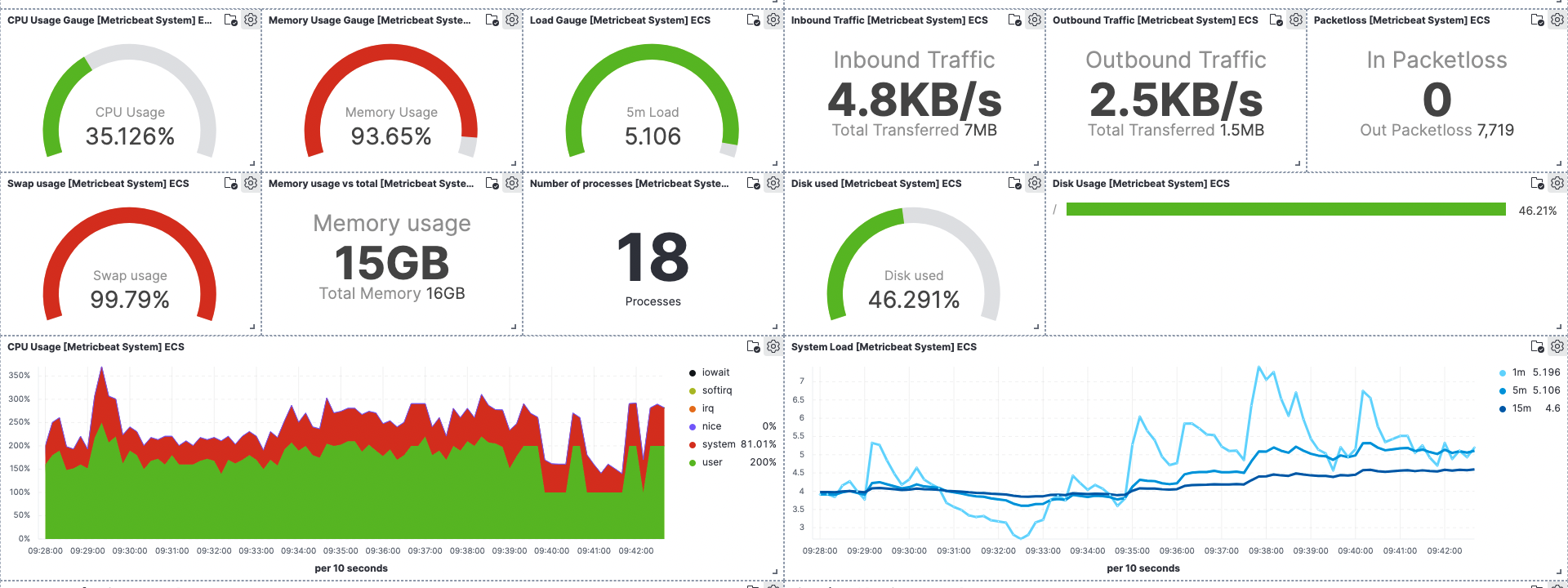

• CPU Usage Gauge (CPU 사용량 게이지)
  • 현재 CPU 사용률을 나타냄
• Memory Usage Gauge (메모리 사용량 게이지)

  • 총 RAM 메모리 중 사용하고 있는 메모리 사용률
  • 즉, RAM을 얼마나 사용하고 있는지를 나타냄
• Load Gauge (로드 게이지)
  • 현재 시스템 로드 평균값
  • 5분동안 코어가 얼만큼 돌고 있는지에 대한 것
  • 로드란? 실행 대기중인 프로세스와 실제 실행중인 프로세스의 합
  • 값이 높을수록 시스템 부하가 큰 것을 의미
• Inbound Traffic
  • 현재 인바운드 네트워크 트래픽 속도와 총 전송량을 나타냄
  • 인바운드란? 네트워크를 통해 시스템으로 들어오는 데이터 트래픽
• Outbound Traffic
  • 현재 아웃바운드 네트워크 트래픽 속도와 총 전송량을 나타냄
  • 아웃바운드란? 시스템에서 나가는 데이터 트래픽
• Packetloss
  • 인바운드 패킷 손실과 아웃바운드 패킷 손실 갯수
  • 패킷이란? 네트워크를 통해 전송되는 형식화된 데이터 덩어리를 말함
  • 네트워크 패킷 전송 중 손실된 패킷의 수를 보여주는 것으로 패킷 손실이 많으면 네트워크 연결 상태가 좋지 않음을 의미
  • 인바운드 패킷손실 0 : 네트워크로 들어오는 데이터에는 손실이 없다는 뜻
  • 아웃바운드 패킷손실 7,719 : 네트워크로 나가는 데이터 일부가 손실되었다는 뜻으로 네트워크 혼잡, 대역폭 제한, 패킷 드롭 등과 관련있을 수 있음
• Swap usage
  • 스왑 사용량
  • 스왑이란? 메모리가 부족할 때 디스크의 스왑 공간을 가상 메모리로 활용하는 것을 의미
• Memory usage vs total
  • 전체 메모리 중 현재 사용중인 메모리 사용량
• Number of processes
  • 현재 실행중인 프로세스 수
• Disk used / Disk Usage
  • 총 디스크 공간에서 사용중인 사용률
  • SSD, 하드디스크에서 사용되는 저장공간의 양
• CPU Usage

  • 시간에 따른 CPU 사용률을 사용자 프로세스, 시스템 프로세스 등으로 구분하여 그래프로 나타낸 것
  • nice : 낮은 우선순위 프로세스
  • iowait : 디스크 IO 대기시간
  • softirq : 소프트웨어 인터럽트 처리
  • irq : 하드웨어 인터럽트 처리
  • 인터럽트란? 컴퓨터 시스템에서 발생하는 이벤트 중 하나
• System Load
  • 시간에 따른 시스템 로드 평균값을 그래프로 표시하며, 급증하는 부분은 리소스 수요가 높음을 의미
  • 1분동안 로드가 얼만큼 돌고있다, 5분동안 로드가 얼만큼 돌고있다 등을 나타내는 것

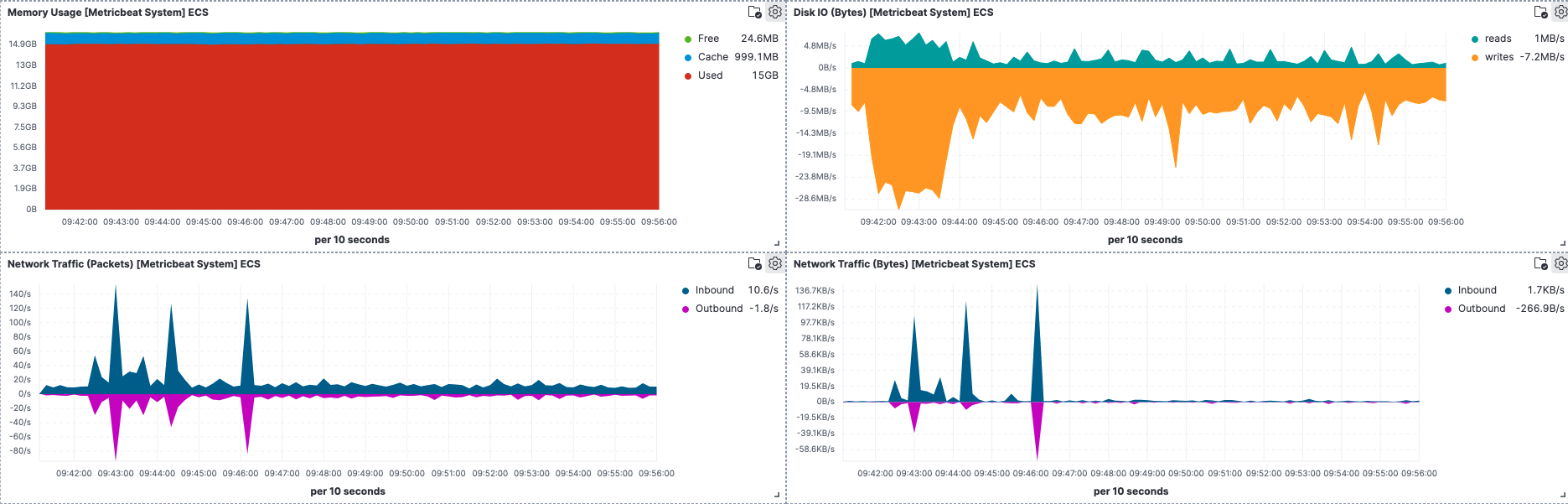

• Memory Usage
  • 전체 메모리 중 사용중인 사용량 차트
  • 빨간색 바가 사용된 메모리, 파란색 바가 캐시 메모리(캐싱을 위해 사용), 초록색 바가 사용가능한 메모리를 나타냄
• Disk IO (bytes)
  • 노란색 그래프가 디스크의 쓰기 활동을 보여주고, 초록색 그래프가 디스크의 읽기 활동을 보여줌
  • 급격한 피크 시 디스크 IO가 높았음을 의미
  • reads, writes 옆에 써있는 속도가 최대 속도를 나타낸 것
• Network Traffic (Packets)
  • 파란색 그래프가 인바운드, 보라색 그래프가 아웃바운드 패킷 수를 나타냄
  • 피크 시 많은 네트워크 패킷이 오갔음을 보여줌
  • Inbound, Outbound 옆에 써있는 숫자가 최대를 나타낸 것
• Network Traffic (Bytes)
  • 파란색 그래프가 인바운드, 보라색 그래프가 아웃바운드 바이트(트래픽 양) 수를 나타냄
  • Inbound, Outbound 옆에 써있는 숫자가 최대를 나타낸 것

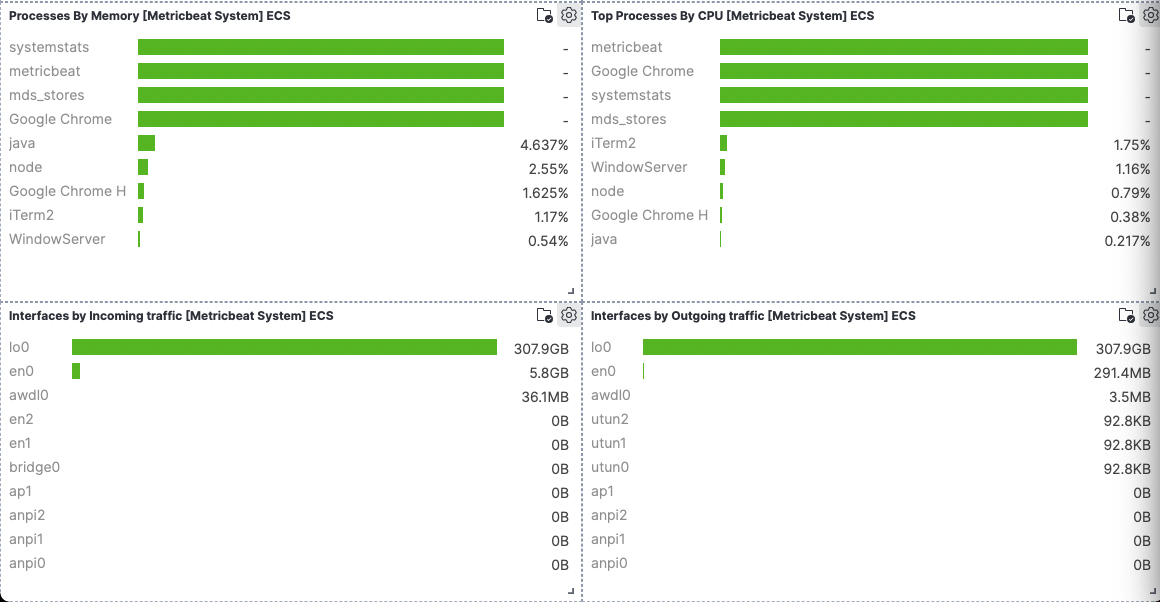

• Processes By Memory
  • 메모리 사용량이 내림차순으로 표시됨
  • 우측에 - 로 되어있는 건 사용량이 없으므로 제외하고 숫자가 써있는 부분을 기준으로 사용량을 보면 됨
• Top Processes By CPU
  • CPU 사용량이 높은 프로세스 보여줌
• Interfaces by Incoming traffic
  • 각 네트워크 인터페이스별 인바운드 트래픽량을 표시
    • lo0 : Loopback 인터페이스로 시스템 내부에서만 통신하는데 사용
    • en0 : 이더넷 인터페이스로 일반적으로 이더넷 케이블을 통해 유선 네트워크에 연결
    • awdl0 : Apple Wireless Direct Link 인터페이스로 macOS, iOS 기기 간에 무선으로 직접 통신할 때 사용
    • utun : universal tunel 약자로, vpn 연결에 사용될 수 있음, macOS, iOS 기기에서 사용되는 가상 네트워크 인터페이스
• Interfaces by Outgoing traffic
  • 각 네트워크 인터페이스별 아웃바운드 트래픽량을 표시
